Ermittlung der Polung eines Kondensators

Gepolte Kondensatoren tragen immer eine Art von Kennzeichnung, mit deren Hilfe die Polung ermittelt werden kann. Dies ist wichtig, denn eine verkehrte Polung kann gefährlich sein.

Auf einer Aluminiumhülle können sich verschiedene Arten von Markierungen befinden. Radiale Durchsteckkondensatoren haben normalerweise unten an der negativen Seite des Gehäuses eine Linie, und außerdem ist der negative Draht kürzer. Radiale oberflächenmontierte Kondensatoren haben oben eine Farbmarkierung, die das negative Pad bezeichnet. Axiale Kondensatoren haben an einer Seite eine Linie mit Pfeilen, die in Richtung des negativen Anschlusses zeigen, bzw. eine Prägung, die den positiven Anschluss markiert.

Oberflächenmontierte Tantal-Chips haben eine Linie und/oder eine Kerbe am positiven Ende. Axiale haben eine Kerbe auf der positiven Seite. Radiale haben entweder einen Pfeil oder eine Plus-Markierung über dem positiven Anschluss.

Unten sehen Sie einige Bilder mit den obigen Beispielen jeweils mit vollständiger Beschreibung des Typs. Wenn Sie mit diesen Produkten arbeiten und nicht sicher sind oder Ihnen das Entziffern schwerfällt, können Sie sich jederzeit das Datenblatt ansehen oder jemanden um Hilfe bitten.

Abbildung 1: Eine Linie und ein kurzer Draht markieren den negativen Anschluss

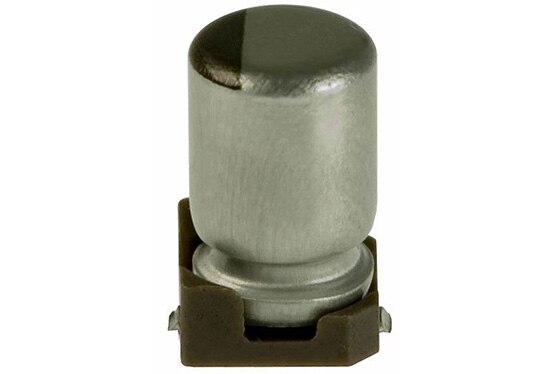

Abbildung 2: Ein farbiger Block oben markiert den negativen Anschluss

Abbildung 3: Die Pfeile zeigen auf den negativen Anschluss

Abbildung 4: Prägung und Pluszeichen markieren den positiven Anschluss

Abbildung 5: Abgeschrägte Kante und Linie markieren den positiven Anschluss

Abbildung 6: Abgeschrägte Kante markiert den positiven Anschluss

Abbildung 7: Die Linie und das Pluszeichen sind hier schwer zu sehen, aber wenn Sie sie auf dem Bild erkennen, markieren sie den positiven Anschluss.
