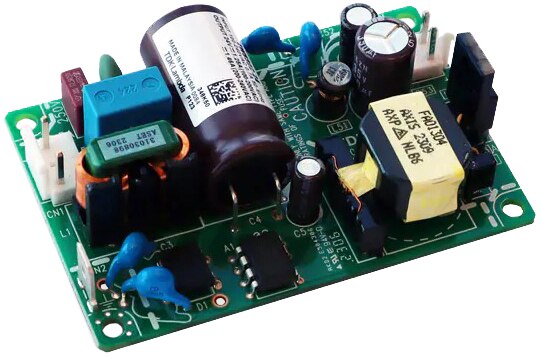

AC/DC-Netzteile der Serie ZWS-C

Die industriellen AC/DC-Netzteile der Serie ZWS-C von TDK-Lambda mit 10 W, 15 W, 30 W und 50 W erfüllen die Anforderungen der EN55011/EN55032-B für leitungsgeführte und abgestrahlte elektromagnetische Störungen mit einer Konstruktion der Klasse I oder II (zweifach isoliert). Diese Werte werden ohne zusätzliche externe Filterung oder Abschirmung erreicht. Mit einer Lebensdauer der Elektrolytkondensatoren von bis zu 15 Jahren kann das ZWS-C in Fabrikautomatisierung, Robotik, Halbleiterfertigung sowie Prüf- und Messtechnik eingesetzt werden.

Verfügbare Ausgangsspannungen sind 5 V, 12 V, 15 V, 24 V und 48 V (nur Modell ZWS50-C). Die Modelle ZWS10-C und ZWS15-C messen 63,5 mm x 45,7 mm x 22,1 mm (L x B x H), das Modell ZWS30-C misst 76,2 mm x 50,8 mm x 24,2 mm und das Modell ZWS50-C 76,2 mm x 50,8 mm x 26,7 mm. Die Betriebstemperatur mit Konvektionskühlung und Standardmontage beträgt -10 °C bis +70 °C bei linearer Leistungsminderung auf 50 % der Last über +50 °C und bis +70 °C. Mit einem externen Luftstrom von 0,8 m/s können die Netzteile bei +70 °C unter Volllast betrieben werden. Die typische Leistungsaufnahme ohne Last beträgt weniger als 0,3 W.

Die Netzteile verfügen über eine 3-kV_AC-Isolierung zwischen Eingang und Ausgang, 2-kV_AC-Isolierung zwischen Eingang und Masse und 750-V_AC-Isolierung zwischen Ausgang und Masse. Alle Modelle sind gemäß den Normen IEC/UL/CSA/EN62368-1 für AV-, Informations- und Kommunikationstechnik und EN60335-1 für elektrische Haushaltsgeräte zertifiziert. Darüber hinaus erfolgten Zertifizierungen gemäß IEC/EN61558-1 und IEC/EN61558-2-16, was die Systemintegration vereinfacht. Die Serie ZWS-C erfüllt außerdem die Normen IEC 61000-3-2 (Oberschwingungen) und IEC 61000-4 (Immunität) und trägt CE- und UKCA-Zeichen für die Niederspannungs-, EMV- und RoHS-Richtlinien. Die Garantie für diese Serie beträgt fünf Jahre.
