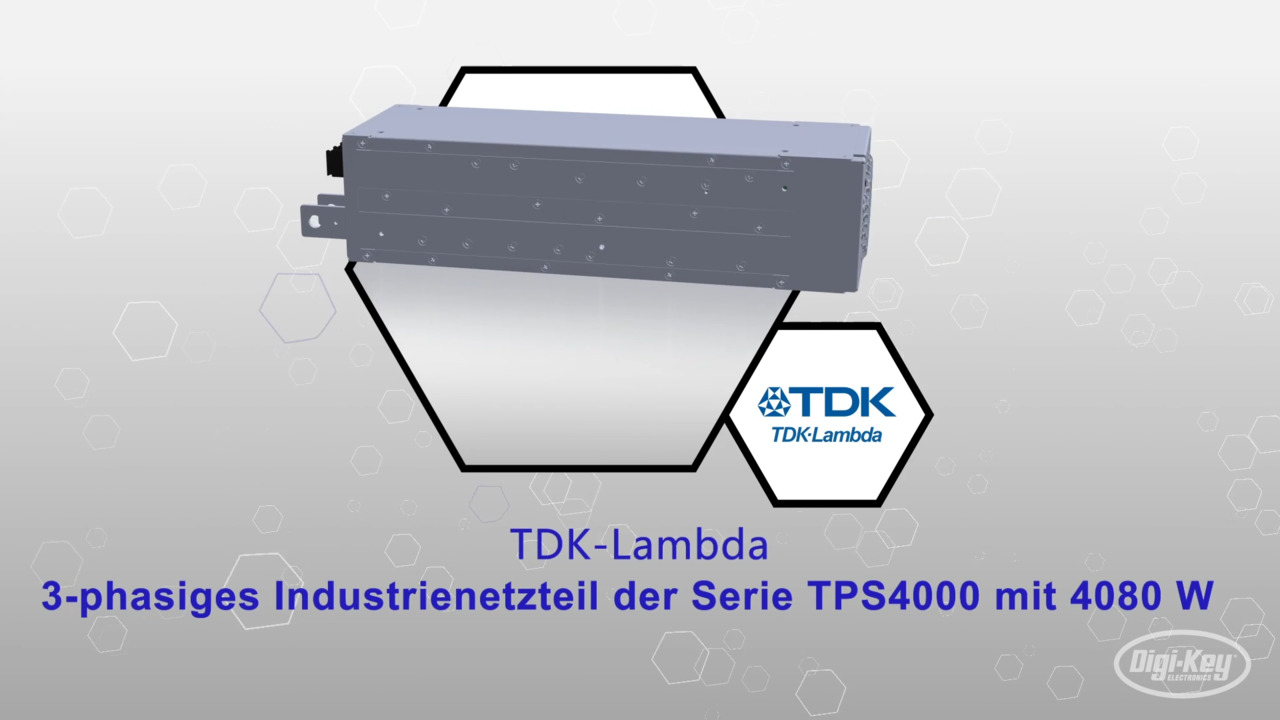

3-phasige Industrienetzteile der Serie TPS4000 mit 2040 W bis 4080 W

Mit der TPS4000-Serie erweitert TDK-Lambda die vorhandene, auf 3000 W Nennleistung eingestufte, Serie TPS. Die Serie TPS liefert eine Ausgangsleistung von bis zu 4080 W (12 V bei 170 A, 24 V bei 170 A und 48 V bei 83,3 A) in einem 2-HE-Gehäuse und kann über einen breiten 3-Phasen-Eingang von 350 V_AC bis 528 V_AC in Stern- oder Dreieckkonfiguration betrieben werden. Das industrielle Netzteil ist ideal für den Einsatz in vielen Anwendungen wie in Prüf- und Messgeräten, in der Halbleiter- und Additivfertigung sowie in Druckern, Lasern und HF-Leistungsverstärkern geeignet. Der 3-Phasen-Hochspannungseingang macht kostspielige Abwärtswandler unnötig und unterstützt den Ausgleich der Phasenlast.

Das Netzteil TPS4000 ist vollständig ausgestattet mit isoliertem AC-Fail-, DC-Good- und Dropped-Phase-Signalen, ferngesteuertem Ein/Aus, Fernabtastung und einer 12-V-Standby-Versorgung von 0,3 A. Eine PMBus™-Kommunikationsschnittstelle erlaubt die Fernüberwachung von Ausgangsspannung, Ausgangsstrom, interner Temperatur, Statussignalen und Lüfterdrehzahl. Darüber hinaus können über die PMBus™-Schnittstelle Ausgangsspannung, Überstrombegrenzung und die Funktion zum ferngesteuerten Ein-/Ausschalten programmiert werden. Auch die Ausgangsspannung lässt sich von 9,6 V bis 14,1 V, 19,2 V bis 28,5 V oder von 38,4 V bis 58 V auswählen und der Strombegrenzungspunkt kann von 70 % bis 105 % eingestellt werden. Dies ist möglich mithilfe des Potentiometers an der Frontblende oder einer Analogspannung von 0 V_DC bis 5 V_DC. Für höhere Leistung können bis zu acht Geräte parallel geschaltet werden und interne ODER-verknüpfende FETs ermöglichen einen redundanten Betrieb.

Diese Einheiten mit 92 % Wirkungsgrad können bei Umgebungstemperaturen von bis zu +50 °C mit Volllast und bei Temperaturen bis +70 °C mit 55 % Last betrieben werden. Ein interner temperaturgesteuerter Lüfter sorgt für Kühlung und reduziert das Rauschen. Das Gehäuse misst 107 mm x 84,4 mm x 335 mm und ist somit für 2-HE-Rack-Systeme geeignet. Das Gewicht des Produktes beträgt nur 4 kg.

Die Netzteile verfügen über eine Isolierung von 3 kV_AC zwischen Eingang und Ausgang, 2 kV_AC zwischen Eingang und Masse sowie 500 V_DC zwischen Ausgang und Masse. Alle TPS-Modelle sind gemäß IEC/EN/UL/CSA 60950-1 (62368-1 angemeldet) zugelassen und tragen das CE-Zeichen gemäß Niederspannungs-, EMV- und RoHS-Richtlinien. Die Serie TPS4000 entspricht zudem EN55032-A (leitungsgeführte und abgestrahlte Emissionen), SEMI F47-0706 (Leitungseinbrüche), IEC 61000-3-2 (Oberschwingungen), IEC 61000-4 (Störfestigkeit) und erfüllt die Störfestigkeitsstandards MIL-STD-461F/G CS101, CS114 (Army Ground), CS115 und CS116.
