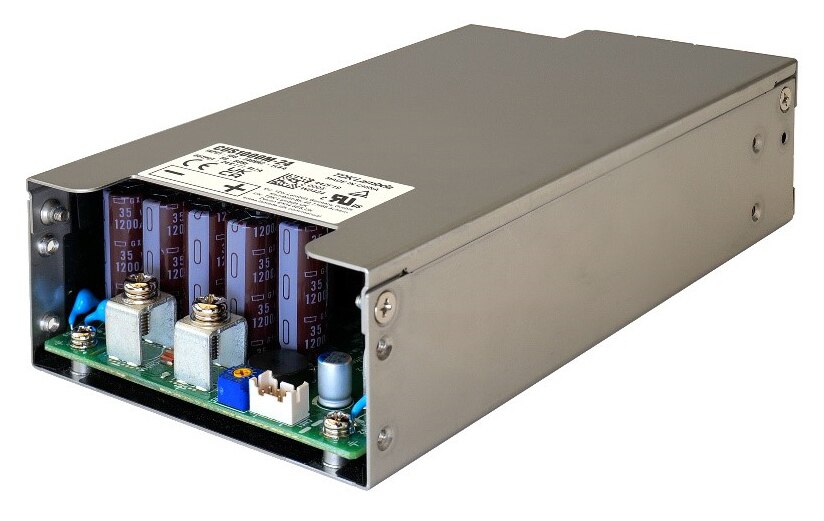

Netzteile der Serie CUS800M/CUS1000M
Die Netzteile von TDK-Lambda mit einer hohen Leistungsdichte von 800 W bis 1000 W eignen sich für verschiedene Anwendungen, einschließlich Medizin- und Zahnmedizintechnik, Industrie-, Prüf- und Messanwendungen
Die AC/DC-Netzteile der Serie CUS800M und CUS1000M von TDK-Lambda haben ein sehr kompaktes Gehäuse: 171 mm x 85 mm x 42,5 mm). Diese Produkte bieten eine Nennleistung von bis zu 800 W bzw. 1000 W und verfügen auch über einen Lüfter mit variabler Geschwindigkeit und hörbarem Rauschen von typischerweise 30 dBA bis 42 dBA. Die Spannungsversorgungen können in einem breiten Anwendungsbereich eingesetzt werden, z. B. in Geräten der Medizin-, Zahnmedizin-, Prüf- und Messtechnik, im Rundfunk und in Industrieanlagen.
Die Serie nimmt Spannungen von 85 VAC bis 265 VAC auf, liefert die volle Leistung bei 90 VAC und ist mit Ausgangsspannung von 12 V, 24 V, 36 V, und 48 V erhältlich. Eine Standby-Spannung von von 5 V, 2 A, Fernaktivierung/-deaktivierung, ein Power-Good-Signal sind Standard. Mit Wirkungsgraden von bis zu 95,5 % wird die interne Erwärmung reduziert, was einen zuverlässigen Betrieb bei kompakter Baugröße ermöglicht. Die Leistungsaufnahme im Leerlauf beträgt typischerweise <0,6 W, wenn sich die Versorgung im Bereitschaftsmodus befindet. Der Betriebs-Umgebungstemperaturbereich ist -20 °C bis +70 °C, die Leistungsminderung verläuft linear ab +40 °C bis 60 % der Last bei +70 °C. Eine Fünf-Jahres-Garantie ist Standard.
Die Serie CUS800M verfügt über eine Isolierung von 4000 VAC (2 x MoPP) zwischen Ein- und Ausgang, eine Isolierung von 2000 VAC (1 x MoPP) zwischen Eingang und Masse sowie eine Isolierung von 1500 VAC (1 x MoPP) zwischen Ausgang und Masse für die Eignung in medizinischen Geräten der Klasse B und BF. Der Ableitstrom beträgt <250 µA, und die maximale Betriebs-, Transport- und Lagerhöhe liegt bei 5000 m.
Zu den Sicherheitszertifizierungen gehören IEC/EN/ES 60601-1, IEC/EN/UL 62368-1 mit CE/UKCA-Kennzeichnung für die Niederspannungs-, EMV- und RoHS-Richtlinien. Die Bauteile entsprechen auch den Normen EN 55011-B und EN 55032-B für leitungsgeführte und abgestrahlte Emissionen und erfüllen die Normen EN 61000-3-2 für Oberwellen, IEC 60601-1-2 Ausgabe 4 und IEC 61000-4 für die Störfestigkeit.
- Kompakte Größe: 171 mm x 85 mm x 42,5 mm
- Das hörbare Rauschen liegt typischerweise bei 30 dBA bei 20 % Last, 42 dBA bei voller Last
- Ableitstrom: <0,250 mA
- Medizinische und industrielle Sicherheitszertifizierungen
- Klasse B für leitungsgeführte und abgestrahlte EMI
CUS800M/CUS1000M Series Power Supplies
Abbildung | Hersteller-Teilenummer | Beschreibung | Leistung (W) | Spannung - Ausgang 1 | Strom - Ausgang 1 | Verfügbare Menge | Preis | Details anzeigen | |
---|---|---|---|---|---|---|---|---|---|
![]() | ![]() | CUS1000M-48 | AC/DC CONVERTER 48V 1003W | 1003W | 48V | 20.9 A | 15 - Sofort | $308.49 | Details anzeigen |
![]() | ![]() | CUS800M-12 | AC/DC CONVERTER 12V 680W | 680W | 12V | 56.7 A | 16 - Sofort 8 - Lagerbestand des Herstellers | $250.57 | Details anzeigen |
![]() | ![]() | CUS800M-36 | AC/DC CONVERTER 36V 799W | 799W | 36V | 22.2 A | 1 - Sofort 10 - Lagerbestand des Herstellers | $250.57 | Details anzeigen |
![]() | ![]() | CUS1000M-24 | AC/DC CONVERTER 24V 1001W | 1001W | 24V | 41.7 A | 0 - Sofort | $308.49 | Details anzeigen |
![]() | ![]() | CUS1000M-12 | AC/DC CONVERTER 12V 800W | 800W | 12V | 66.7 A | 0 - Sofort | $308.49 | Details anzeigen |
![]() | ![]() | CUS1000M-36 | AC/DC CONVERTER 36V 1001W | 1001W | 36V | 27.8 A | 1 - Sofort 18 - Lagerbestand des Herstellers | $308.49 | Details anzeigen |
![]() | ![]() | CUS800M-24 | AC/DC CONVERTER 24V 802W | 802W | 24V | 33.4 A | 0 - Sofort | $250.57 | Details anzeigen |
![]() | ![]() | CUS800M-48 | AC/DC CONVERTER 48V 802W | 802W | 48V | 16.7 A | 34 - Sofort 36 - Lagerbestand des Herstellers | $250.57 | Details anzeigen |
