Abstandsempfindlicher Regler SX9300 zur Regelung der spezifischen Absorptionsrate

Der SX9300 von Semtech ist der weltweit erste kapazitive Zweikanalregler zur Regelung der spezifischen Absorptionsrate (SAR), der exakt zwischen einem unbelebten Objekt und der Annäherung eines menschlichen Körpers unterscheiden kann. Die resultierende Erfassung wird in tragbaren elektronischen Geräten verwendet, um die Hochfrequenz-(HF)-Sendeleistung bei Anwesenheit eines menschlichen Körpers zu reduzieren und zu regeln. Dadurch ergeben sich für Hersteller von Elektronikgeräten mit elektromagnetischen Strahlungsquellen signifikante Leistungsvorteile bei der Einhaltung der Emissionsrichtlinien und Normen zur spezifischen Absorptionsrate (SAR). Bei direktem Betrieb aus einer Eingangsspannung von 2,7 V bis 5,5 V gibt der SX9300 seine Daten über einen host-kompatiblen seriellen I²C-Bus mit 1,65 V bis 5,5 V aus.

Der I²C-Busport für die serielle Kommunikation ist mit einer Host-Steuerspannung von 1,8 V kompatibel, um die Erkennung/Annäherung eines Körpers zu melden und Anpassungen der Parametereinstellungen zu erleichtern. Bei Erkennen einer Annäherung wird der NIRQ-Ausgang aktiviert, sodass der Benutzer entweder die relative Entfernung oder einfach nur eine Anwesenheit bestimmen kann.

Der SX9300 umfasst einen chipeigenen, automatisch kalibrierenden Controller, der die Empfindlichkeit regelmäßig anpasst, um die Spitzenleistung über unterschiedlichste Temperaturen, Luftfeuchtigkeitswerte und Störverhältnisse hinweg beizubehalten. Dies führt zu einer einfacheren Produktentwicklung und verbesserten Leistung. Ein dediziertes Sendefreigabepin (TXEN) ist verfügbar, um Näherungsmessungen und HF-Übertragungen zu synchronisieren, sodass eine sehr geringe Stromaufnahme und sehr hohe Störfestigkeit möglich sind, indem Näherungsmessungen nur auf Anfrage durchgeführt werden.

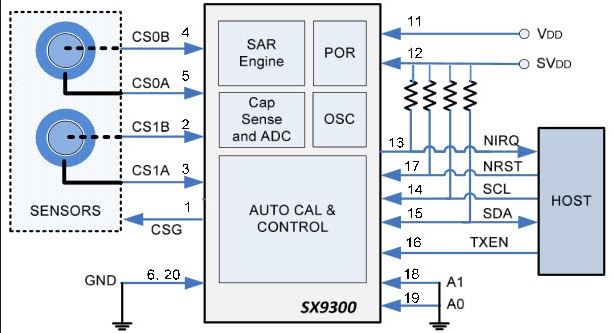

Zur Vergrößerung des Blockdiagramms hier klicken

• Eingangsversorgungsspannung von 2,7 bis 5,5 V
• Zwei kapazitive SAR-Sensoreingänge
  • Chipeigene SAR-Engine zur Unterscheidung zwischen lebendem Körper und unbelebtem Objekt
  • Erkennung
  • Stabile Näherungsmessung mit Temperatur
  • Erkennungsbereich von 20 mm
  • Kapazitäts-Offset-Kompensation bis 30 pF
• Aktive Sensorschutztechniken
• Automatische Kalibrierung
• Extrem niedrige Leistungsaufnahme:
  • Aktivmodus: 170 μA
  • Stromsparmodus: 18 μA
  • Ruhemodus: 2,5 μA
• Serielle I²C-Schnittstelle mit 400 kHz
  • Vier programmierbare I²C-Unteradressen
  • Eingangspegel mit 1,8-V-Host-Prozessoren kompatibel
• Open-Drain-NIRQ-Interrupt-Pin
• Drei (3) Reset-Quellen: POR, NRST-Pin, Soft-Reset
• Betrieb bei -40 °C bis +85 °C
• Kompakte Größe: dünnes QFN-Gehäuse, 3 mm x 3 mm
• Blei- und halogenfrei, RoHS/WEEE-konform

• SAR-konforme Systeme
• Notebooks
• Tablets
• Mobiltelefone
• Mobile Hotspots
