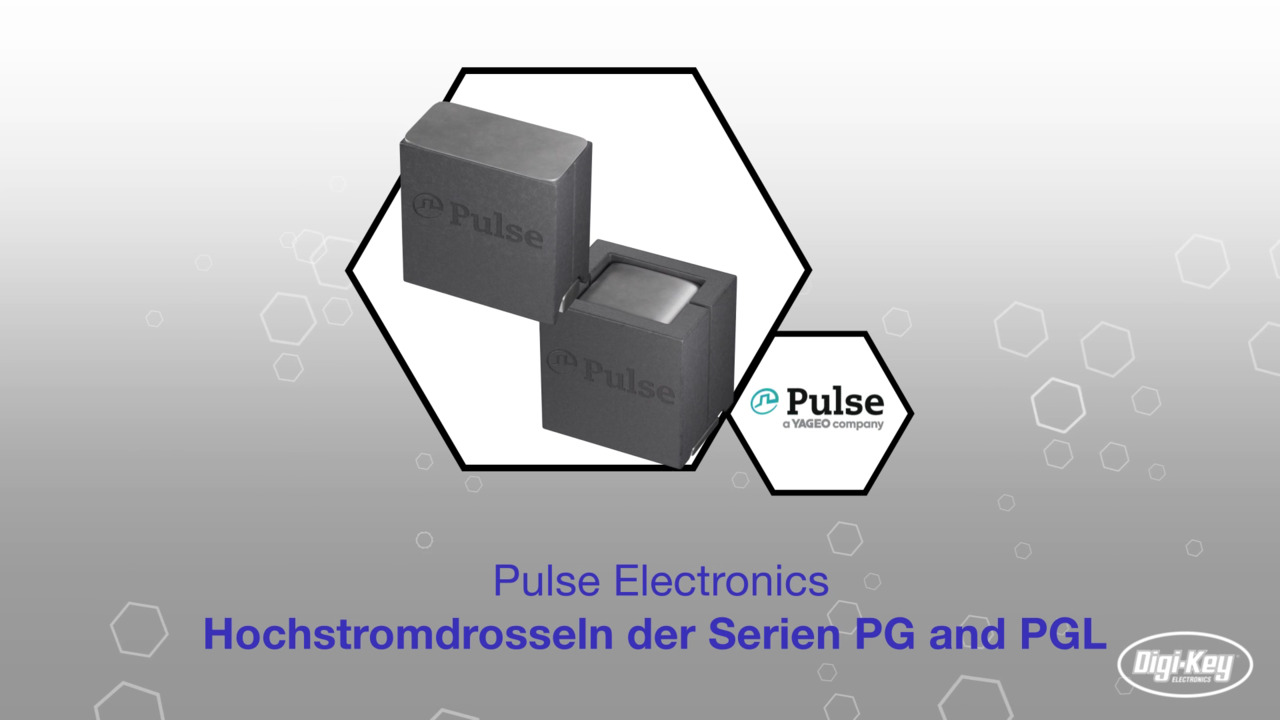

Hochstrominduktivitäten für Server/Datenzentren - Serie PG/PGL

Pulse Electronics, a YAGEO Company erweitert sein Portfolio an Hochstrominduktivitäten mit niedrigem DCR, die in einphasigen Lastpunkt- und mehrphasigen Abwärtswandlern zur Stromversorgung von Prozessoren, Speichermodulen, FPGA und ASIC in Servern, Rechenzentren, Netzwerksystemen und Grafikkarten eingesetzt werden. Die vier Familien bieten geringere Kernverluste durch den Einsatz neuester Hochfrequenzmaterialien, einen reduzierten DCR und höhere Nennströme bei verschiedenen Footprints. Diese mehrphasigen Abwärts-Topologien verteilen den Strom auf mehrere parallele „Pfade“ mit versetztem Aus- und Einschalten. Durch den gestaffelten Betrieb der einzelnen Phasen heben sich die Sägezahnströme in jeder Phase am Ausgang auf, und der an der Last auftretende Gesamtsägezahnstrom ist viel kleiner als die Welligkeit in jeder Phase. Dieser Ansatz ermöglicht die Verwendung kleinerer Induktivitäten (typischerweise in der Größenordnung von 50 nH bis 300 nH) und erlaubt Konstrukteuren einen Kompromiss zwischen der Geschwindigkeit, mit der der Wandler auf eine Änderung des Laststroms reagiert (Einschwingverhalten), und der Stabilität des Regelkreises. Durch die Anpassung der Anzahl der im Wandler verwendeten Phasen kann der Benutzer die Schaltung flexibel für seine spezifische Anwendung optimieren.
