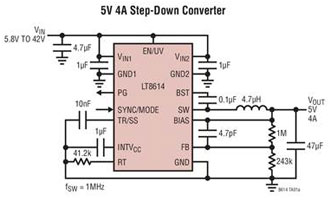

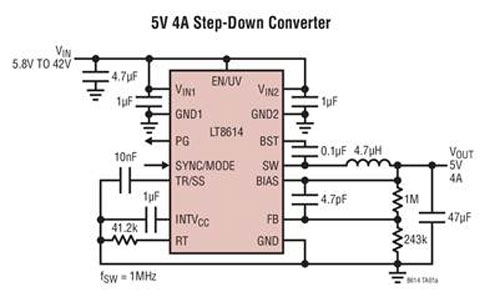

Synchron-Abwärtsregler LT8614 vom Typ Silent Switcher™

Die einzigartige Silent Switcher-Architektur von Analog Devices reduziert EMI/EMV-Emissionen um mehr als 20 dB, was weit unter dem Grenzwert der Klasse 5 gemäß CISPR 25 liegt. Selbst bei Schaltfrequenzen von mehr als 2 MHz liefert die Synchrongleichrichtung einen hohen Wirkungsgrad von 96 %, während der Betrieb im Burst Mode^® den Ruhestrom bei fehlender Last im Standby auf unter 2,5 μA begrenzt. Sein Eingangsspannungsbereich von 3,4 V bis 42 V macht ihn ideal für Anwendungen in der Automobiltechnik und Industrie.

Die internen hocheffizienten Schalter des LT8614 können einen kontinuierlichen Ausgangsstrom von bis zu 4 A bei Spannungen bis hinab zu 0,97 V liefern. Der Burst Mode®-Betrieb bietet einen ultraniedrigen Ruhestrom, sodass er gut für Anwendungen, wie beispielsweise immer eingeschaltete Systeme in der Automobiltechnik, geeignet ist, die die Lebensdauer der Batterie verlängern müssen. Das einzigartige Design des LT8614 hält eine minimale Dropout-Spannung von lediglich 200 mV bei 1 A unter allen Bedingungen, sodass der Baustein sich auch bei Szenarien, wie z. B. dem Kaltstart von Autos, hervortut. Eine kurze Mindesteinschaltzeit von nur 30 ns ermöglicht außerdem 2 MHz-Konstantfrequenzschalten von einem 16-V-Eingang zu einem 1-V-Ausgang und erlaubt somit Entwicklern, die Effizienz zu optimieren, während kritische rauschempfindliche Frequenzbänder vermieden werden können. Das 20-polige QFN-Gehäuse des LT8614 mit 3 mm x 4 mm und eine hohe Schaltfrequenz ermöglichen eine geringe Größe von externen Induktivitäten und Kondensatoren, wobei eine kompakte, thermisch effiziente Grundfläche ermöglicht wird.

Der LT8614 nutzt interne obere und untere Hocheffizienz-Leistungsschalter mit der erforderlichen Boost-Diode sowie mit Oszillator, Steuerung und Logik-Schaltung, die auf einem einzigen Chip integriert sind. Der geringwellige Burst Mode-Betrieb behält einen hohen Wirkungsgrad bei geringen Ausgangsströmen bei, während die Ausgangswelligkeit unter 10 mV_PK-PK gehalten wird. Spezielle Designtechniken und eine neuartige Hochgeschwindigkeitsverarbeitung erlauben eine hohe Effizienz über einen weiten Eingangsspannungsbereich hinweg und die Strommodustopologie des LT8614 ermöglicht schnelles Einschwingverhalten und eine hervorragende Regelschleifenstabilität. Weitere Funktionen umfassen interne Kompensation, eine Power-Good-Flag, Ausgangssanftanlauf/-nachführung und Thermoschutz.

Der LT8614EUDC ist in einem QFN-Gehäuse mit 3 mm x 4 mm untergebracht. Eine Version mit industriellem Temperaturbereich, der LT8614IUDC, wurde über einen Sperrschichttemperaturbereich von -40 °C bis 125 °C getestet und spezifiziert. Eine Version mit Temperaturbereich für die Automobiltechnik, der LT8614HUDC, wurde über einen Sperrschichttemperaturbereich von -40 °C bis 150 °C getestet und spezifiziert.

Merkmale

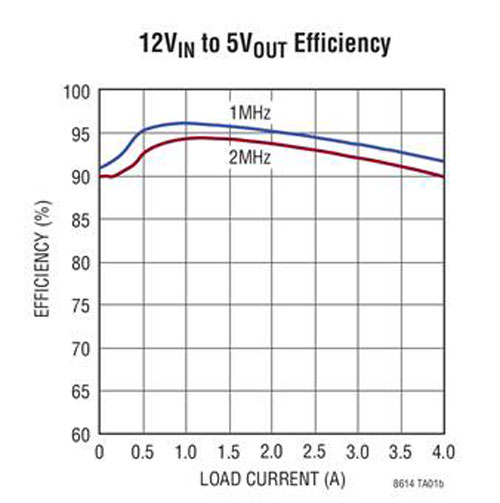

Silent Switcher-Architektur: Extrem niedrige EMI/EMV-Emissionen Hoher Wirkungsgrad bei hohen Frequenzen Wirkungsgrad von bis zu 96 % bei 1 MHz Wirkungsgrad von bis zu 94% bei 2 MHz Großer Eingangsspannungsbereich: 3,4 V bis 42 V Burst Mode-Betrieb mit extrem niedrigem Ruhestrom: 2,5 μA IQ bei Regelung von 12 VIN bis 3,3 VOUT Ausgangswelligkeit < 10 mVP-P		Geringe Mindesteinschaltzeit: 30 ns Low-Dropout unter allen Bedingungen: 200 mV bei 1 A Toleriert Sättigung der Induktivität bei Überlast sicher Einstellbar und synchronisierbar: 200 kHz bis 3 MHz Betrieb im Spitzenstrom-Modus Präziser 1-V-Enable-Pin-Schwellenwert Interne Kompensation Ausgangssanftanlauf und -nachführung Kleines 18-poliges QFN-Gehäuse mit 3 mm x 4 mm

Anwendungen

• Stromversorgung für Automobilbau und Industrie
• Universal-Abwärtswandler
• GSM-Netzteile
