Hirose Electric Co Ltd

Draht-zu-Platine-Steckverbinder der Serie DF51K

Die Steckverbinderserie von Hirose mit 2 mm Raster verfügt über ein platzsparendes Center-Lock-Design.

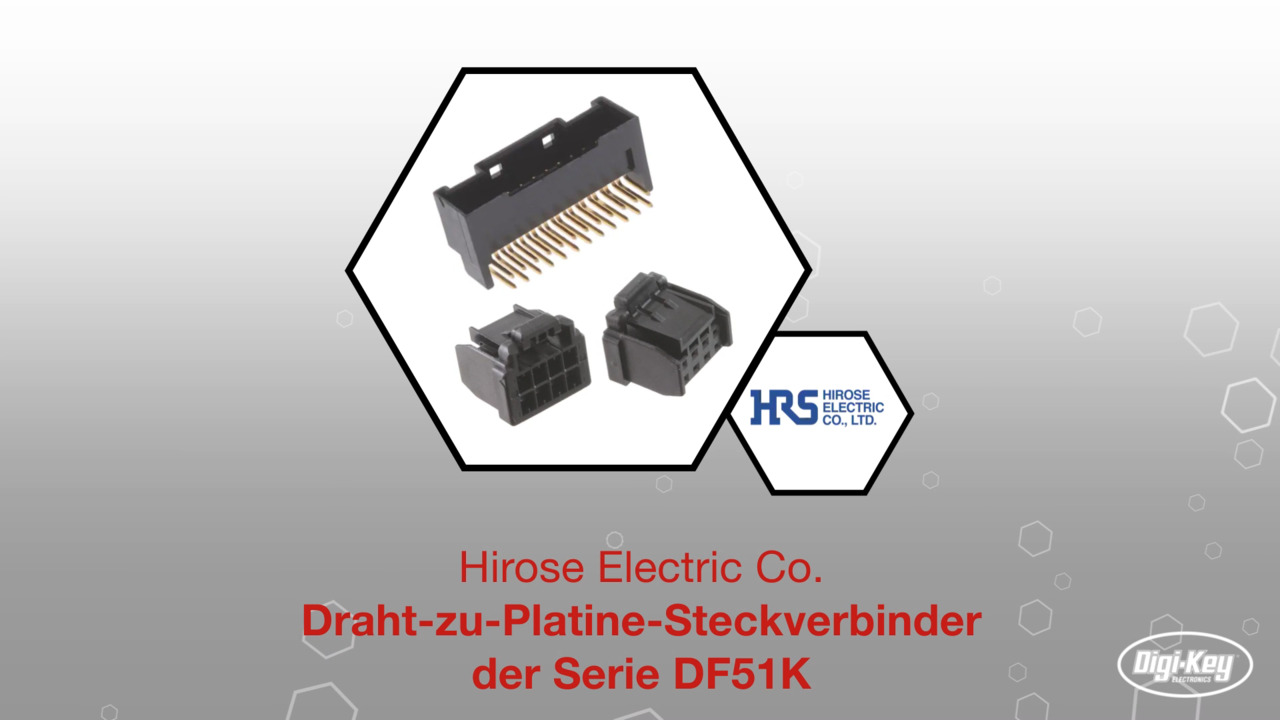

Abbildung: Draht-zu-Platine-Steckverbinder der Serie DF51K von HiroseDie DF51K-Serie von Hirose verfügt über ein platzsparendes Center-Lock-Design. Die nutzerfreundliche formschlüssige Verbindung sorgt für ein deutlich spürbares Klicken und gewährleistet eine zuverlässige Verbindung. Der in mehreren Breiten erhältliche Center-Lock-Hebel ermöglicht eine hohe Montagedichte und eine einfache Bedienung. Darüber hinaus verhindert die Center-Lock-Technik Beschädigungen bei der Kabelkonfektionierung und sorgt für eine sichere Steckung. Sie ermöglicht dem Benutzer auch das Erkennen von inverser Steckung und verhindert mechanische Störungen.

Merkmale
  • Umfangreiche Optionen: gerade/rechtwinklig, einreihig/zweireihig, vergoldet/verzinnt usw.
  • Center-Lock-Technik
  • Schutz vor Verriegelungsschäden
  • Sichere Paarung mit klarem spürbarem Klicken
  • Hohe Kontaktzuverlässigkeit mit hoher effektiver Kontaktlänge
  • Zwei-Punkt-Kontaktdesign
  • Harzversiegelung möglich
  • Terminiert Kabel mit Durchmessern von 22 bis 30 AWG
  • UL/C-UL-Zertifizierung geplant
Anwendungen
  • Unterhaltungsgeräte
  • Industriemaschinen
  • Medizinische Geräte
  • Büroausstattung
  • Robotik
  • Intelligente Zähler
  • Warmwasserbereiter

Rectangular Connectors - Headers

AbbildungHersteller-TeilenummerBeschreibungVerfügbare MengePreisDetails anzeigen
CONN HDR 2MM DUAL TIN R/A 16POSDF51K-16DP-2DS(800)CONN HDR 2MM DUAL TIN R/A 16POS10246 - Sofort$0.86Details anzeigen
CONN HDR 2MM DUAL GLD R/A 24POSDF51K-24DP-2DS(805)CONN HDR 2MM DUAL GLD R/A 24POS0 - Sofort$2.52Details anzeigen
CONN HDR 2MM DUAL TIN R/A 4POSDF51KB-4DP-2DS(800)CONN HDR 2MM DUAL TIN R/A 4POS4637 - Sofort$0.41Details anzeigen
CONN HDR 2MM DUAL GLD R/A 10POSDF51K-10DP-2DS(805)CONN HDR 2MM DUAL GLD R/A 10POS168 - Sofort$1.25Details anzeigen
CONN HDR 2MM DUAL TIN PCB 8POSDF51K-8DP-2DSA(800)CONN HDR 2MM DUAL TIN PCB 8POS740 - Sofort$0.39Details anzeigen

Rectangular Connectors - Contacts

AbbildungHersteller-TeilenummerBeschreibungVerfügbare MengePreisDetails anzeigen
CONN SKT CRIMP 24-28AWG TINDF51K-2428SCF(800)CONN SKT CRIMP 24-28AWG TIN151444 - Sofort$0.09Details anzeigen
CONN SKT CRIMP 30AWG TINDF51K-30SCF(800)CONN SKT CRIMP 30AWG TIN3831 - Sofort$0.09Details anzeigen
CONN SKT CRIMP 22AWG TINDF51K-22SCF(800)CONN SKT CRIMP 22AWG TIN57426 - Sofort$0.09Details anzeigen
CONN SKT CRIMP 22AWG GOLDDF51K-22SCFA(800)CONN SKT CRIMP 22AWG GOLD1284 - Sofort$0.14Details anzeigen
CONN SKT CRIMP 24-28AWG GOLDDF51K-2428SCFA(800)CONN SKT CRIMP 24-28AWG GOLD3835 - Sofort$0.11Details anzeigen
CONN SKT CRIMP 30AWG GOLDDF51K-30SCFA(800)CONN SKT CRIMP 30AWG GOLD1160 - Sofort$0.14Details anzeigen
CONN SKT CRIMP 24-28AWG TINDF51K-2428SC(800)CONN SKT CRIMP 24-28AWG TIN1580 - Sofort$0.09Details anzeigen
CONN SKT CRIMP 22AWG TINDF51K-22SC(800)CONN SKT CRIMP 22AWG TIN143 - Sofort$0.09Details anzeigen
CONN SKT CRIMP 30AWG TINDF51K-30SC(800)CONN SKT CRIMP 30AWG TIN200 - Sofort$0.09Details anzeigen
CONN SKT CRIMP 30AWG GOLDDF51K-30SCA(800)CONN SKT CRIMP 30AWG GOLD0 - Sofort$0.14Details anzeigen
CONN SKT CRIMP 24-28AWG GOLDDF51K-2428SCA(800)CONN SKT CRIMP 24-28AWG GOLD2080 - Sofort$0.14Details anzeigen
CONN SKT CRIMP 22AWG GOLDDF51K-22SCA(800)CONN SKT CRIMP 22AWG GOLD94 - Sofort$0.16Details anzeigen

Rectangular Connectors - Housings

AbbildungHersteller-TeilenummerBeschreibungVerfügbare MengePreisDetails anzeigen
CONN RCPT HSG 4POS 2.00MMDF51K-4DS-2C(800)CONN RCPT HSG 4POS 2.00MM7205 - Sofort$0.18Details anzeigen
CONN RCPT HSG 2POS 2.00MMDF51K-2S-2C(800)CONN RCPT HSG 2POS 2.00MM4142 - Sofort$0.18Details anzeigen
CONN RCPT HSG 3POS 2.00MMDF51K-3S-2C(800)CONN RCPT HSG 3POS 2.00MM179 - Sofort$0.18Details anzeigen
CONN RCPT HSG 6POS 2.00MMDF51K-6DS-2C(800)CONN RCPT HSG 6POS 2.00MM3863 - Sofort$0.18Details anzeigen
CONN RCPT HSG 4POS 2.00MMDF51K-4S-2C(800)CONN RCPT HSG 4POS 2.00MM1927 - Sofort$0.18Details anzeigen
CONN RCPT HSG 8POS 2.00MMDF51K-8DS-2C(800)CONN RCPT HSG 8POS 2.00MM0 - Sofort$0.18Details anzeigen
CONN RCPT HSG 10POS 2.00MMDF51K-10DS-2C(800)CONN RCPT HSG 10POS 2.00MM2810 - Sofort$0.21Details anzeigen
CONN RCPT HSG 6POS 2.00MMDF51K-6S-2C(800)CONN RCPT HSG 6POS 2.00MM1766 - Sofort$0.21Details anzeigen
CONN RCPT HSG 5POS 2.00MMDF51K-5S-2C(800)CONN RCPT HSG 5POS 2.00MM0 - Sofort$0.18Details anzeigen
CONN RCPT HSG 14POS 2.00MMDF51K-14DS-2C(800)CONN RCPT HSG 14POS 2.00MM3140 - Sofort$0.21Details anzeigen
CONN RCPT HSG 16POS 2.00MMDF51K-16DS-2C(800)CONN RCPT HSG 16POS 2.00MM2502 - Sofort$0.23Details anzeigen
CONN RCPT HSG 12POS 2.00MMDF51K-12DS-2C(800)CONN RCPT HSG 12POS 2.00MM1325 - Sofort$0.21Details anzeigen
CONN RCPT HSG 18POS 2.00MMDF51K-18DS-2C(800)CONN RCPT HSG 18POS 2.00MM313 - Sofort$0.23Details anzeigen
CONN RCPT HSG 20POS 2.00MMDF51K-20DS-2C(800)CONN RCPT HSG 20POS 2.00MM491 - Sofort$0.23Details anzeigen
CONN RCPT HSG 22POS 2.00MMDF51K-22DS-2C(800)CONN RCPT HSG 22POS 2.00MM95 - Sofort$0.26Details anzeigen
CONN RCPT HSG 24POS 2.00MMDF51K-24DS-2C(800)CONN RCPT HSG 24POS 2.00MM563 - Sofort$0.26Details anzeigen
CONN RCPT HSG 26POS 2.00MMDF51K-26DS-2C(800)CONN RCPT HSG 26POS 2.00MM100 - Sofort$0.26Details anzeigen
CONN RCPT HSG 28POS 2.00MMDF51K-28DS-2C(800)CONN RCPT HSG 28POS 2.00MM100 - Sofort$0.27Details anzeigen
CONN RCPT HSG 30POS 2.00MMDF51K-30DS-2C(800)CONN RCPT HSG 30POS 2.00MM147 - Sofort$0.27Details anzeigen

Crimpers

AbbildungHersteller-TeilenummerBeschreibungVerfügbare MengePreisDetails anzeigen
TOOL HAND CRIMP DF51K 24-28AWGHT801/DF51K-2428S(A)TOOL HAND CRIMP DF51K 24-28AWG13 - Sofort$449.59Details anzeigen
TOOL HAND CRIMP DF51K 22AWGHT801/DF51K-22S(A)TOOL HAND CRIMP DF51K 22AWG0 - Sofort$454.70Details anzeigen
TOOL HAND CRIMP DF51K 30AWGHT801/DF51K-30S(A)TOOL HAND CRIMP DF51K 30AWG1 - Sofort$459.82Details anzeigen
Veröffentlicht: 2019-10-25
